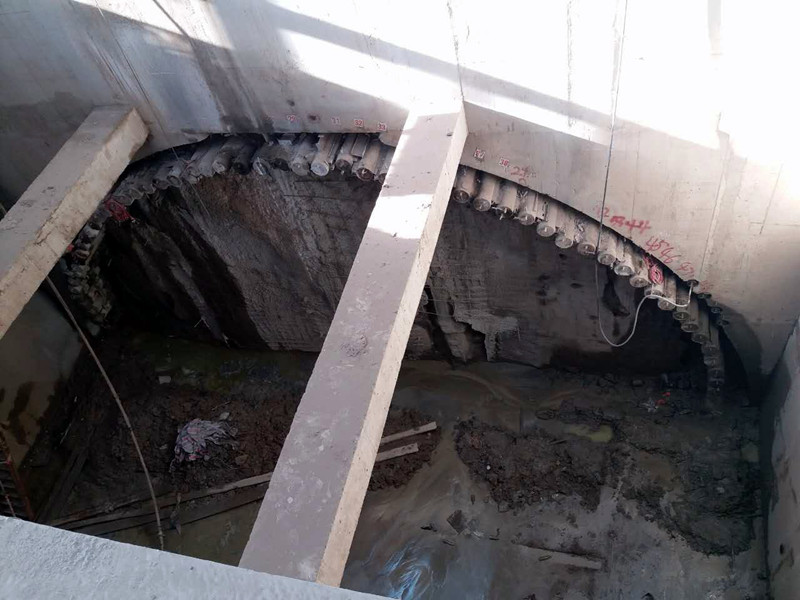

管棚施工时如何设计参数和浆液量?

　　管棚施工时，应严格参照设计要求准备材料、施工，保证注浆质量。

　　设计参数如下:

　　1、管棚采用φ108mm、壁厚6mm的热轧无缝钢管，长度20m，堆积体范围内共3环管道棚管，配置在拱顶180°范围内，管棚的环向间隔为30cm，挖掘轮廓线30cm，外角为3~5°。钢管上打胶孔，孔径10mm，孔间距50cm，梅花形布置，尾部2m范围内不打胶段。

　　2、倾角：平行与路线纵坡，方向：平行与路线中线。

　　3、钢管施工误差：径向不大于20cm。

　　4、隧道纵向同一横断面内的接头数不大于50%，相邻钢管的接头至少错开1m。

　　注浆参数设计：

　　1、注入材料和配合比:注入材料采用水泥-水玻璃双液体，水泥采用425普通硅酸盐水泥，水玻璃采用ii型水玻璃，体积质量为1.25g/cm3，水玻璃浓度为35be°，水泥水灰比为0.6:1~1:1，水泥和第2页共7页水玻璃浆体积比为1:0.5

　　2、注入压力:0.5~1.2MPa

　　3、浆液扩散半径:R=0.7×0.3=0.21m，取0.3m

　　4、单根钢管注浆量Q=πr2LπR2Lαβ。

　　式中:r-钢管半径，0.108/2=0.054m

　　L—钢管长度，考虑与钻机连接，取24m;

　　R—浆液扩散半径，取0.3m;

　　η-地板孔隙率，堆积体测试为11%

　　α-浆液有效填充率，取0.9

　　β-浆液损耗系数，取1.15。

　　计算后，一根钢管的注入量:Q=0.992m3。

　　5、注浆前应进行现场注浆试验，参数通过试验后可适当调整。

　　6、技术措施:

　　为加强管棚刚度，在钢管内放入钢筋笼。
