隧道管棚施工技术

　　隧道管棚施工技术

　　一、适用范围

　　超前大管棚施工机理:考虑到埋深大，易坍塌，设计主要采用超前大管棚进行保护。

　　常用的进洞方法是:先开挖明挖隧道断面的拱部，并按设计支护边坡和背坡，然后施工C20混凝土拱，再施工超前长管棚，最后在管棚的支撑下安全进洞。

　　该技术方法适用于客运专线隧道工程。

　　二、作业准备

　　管棚起拱时，先在起拱处安装拱架和导向钢管，立模，在起拱处浇筑混凝土，然后钻孔、顶管、灌浆、密封，完成管棚施工。

　　三、技术要求

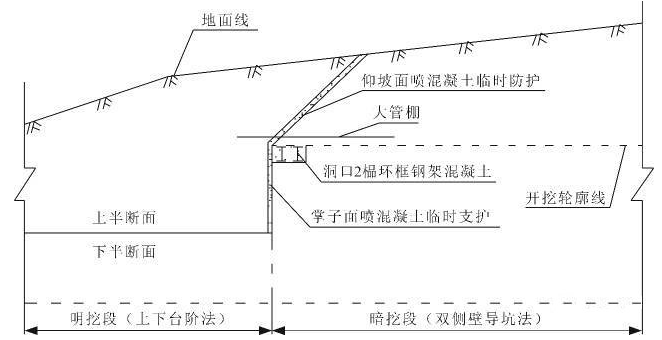

　　洞口土方开挖应避开雨季施工。开挖前应先修建截水沟、排水沟等排水系统，然后开挖洞口。明挖段的开挖应自上而下逐级进行，开挖过程中应对边坡和背坡进行喷射混凝土防护。当达到暗挖段拱顶开挖轮廓线高度时，应垂直开挖至已设置的上段底部，并临时喷射混凝土封闭隧道面。沿开挖轮廓线周向切割，安装两个钢架(钢架尺寸符合设计文件)，浇筑混凝土，为暗洞开挖做准备。

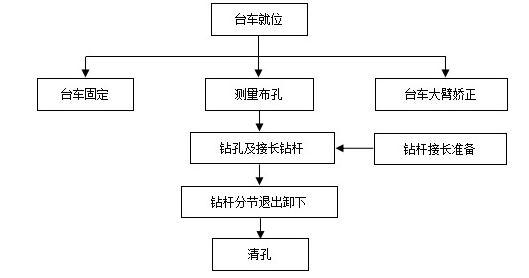

　　四、隧道管棚的工艺流程：如下图：
